Inverto Multiswitch Unicable II

Inverto Unicable II multiswitch for opp til 32 brukere og 2 satelitter.

TilbudNOK1 290,00 Førpris:NOK1 699,00 Rabatt -24% inkl. mva.
På lager

Produktinfo

Inverto Unicable II multiswitch for opp til 32 brukere og 2 satelitter

(Husk å velg hvordan denne skal leveres programmert)

Endelig et produkt som kan gi oss hele 2 satelitter på EN coaxkabel.

Høykvalitetsprodukt fra Inverto. Produktet støtter opp til 32 indivuduelle tunere. Tunere i systemet må støtte SCR Teknologi og standarden EN50494 eller EN50607.

Denne enheten kan også programmeres (med egen programmeringsenhet) til å distribuere 34 transpondere til et uendelig antall av tunere.

Flere kombinasjonsmuligheter bla kan du ved å bygge ut systemet få opp til 4 satelitter på EN coax kabel.

Enheheten trenger +15V DC PSU og strøm hentes via tuner. (eller ekstern medfølgende strømforsyning)

Les mer om enheten her.

Forskjellige forslag til oppsett kan du se her.

Se gjerne denne videoen også (Tysk).



Teknisk:

Inputs 4 x IF inputs:

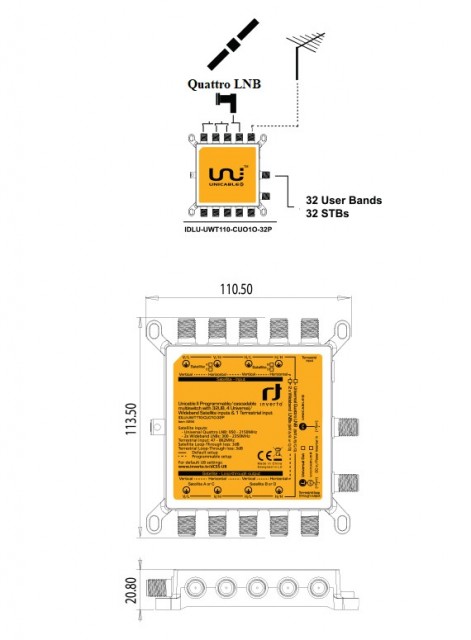

  - From 1x Quattro LNB (default)

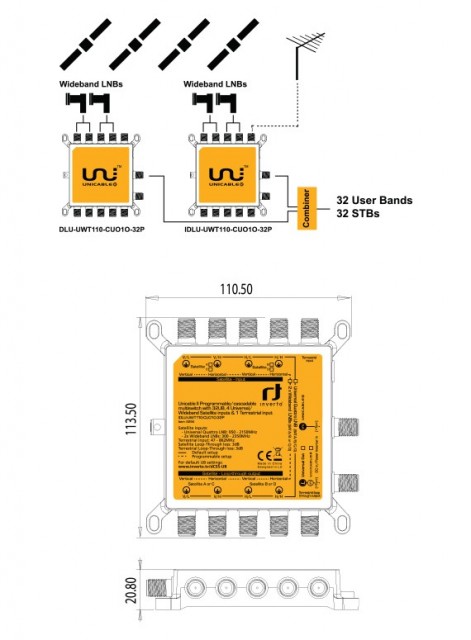

  - From 2x Wideband LNBs
  1 x UHF/VHF input from Terrestrial antenna

Outputs  4 x Loopthrough satellite IF outputs
  1 x Loopthrough terrestrial output
  1 x Unicable II (dCSS/EN50607) output, dynamic mode by default, supporting up to 32 UBs. With combined terrestrial signal.
  1 x Universal (Legacy) by default upon power up, auto switch to Unicable II upon receiving EN50494/EN50607 command. With combined terrestrial signal

Control Protocol  DiSEqC1.x/DiSEqC2.0, EN50494/EN50607

Inputs frequency range: Satellite Satellite:
  - Quattro LNB: 950-2150MHz (default)
  - Wideband LNB: 300-2350MHz
                                    Terrestrial 47 ~ 862 MHz

Loop-through loss:  Satellite 3 dB max.
                             Terrestrial 3 dB max.

Conversion gain: Unicable output 25dB min
             Legacy universal output 10dB min
Output signal level (AGC controlled)  Configurable (default -25dBm)
Input power range -50 to -15 dBm
User band (Channel) bandwidth Configurable, 10~80MHz (default 30MHz)
User band (Channel) gain ripple 3 dB max.
User band frequencies (Channels) Configurable;
  Default 32 User bands:
  CH1: 1210MHz (EN50494+EN50607)
  CH2: 1420MHz (EN50494+EN50607)
  CH3: 1680MHz (EN50494+EN50607)
  CH4: 2040MHz (EN50494+EN50607)
  CH5: 984MHz (EN50494+EN50607)
  CH6: 1020MHz (EN50494+EN50607)
  CH7: 1056MHz (EN50494+EN50607)
  CH8: 1092MHz (EN50494+EN50607)
  CH9: 1128MHz (EN50607)
  CH10: 1164MHz (EN50607)
  CH11: 1256MHz (EN50607)
  CH12: 1292MHz (EN50607)
  CH13: 1328MHz (EN50607)
  CH14: 1364MHz (EN50607)
  CH15: 1458MHz (EN50607)
  CH16: 1494MHz (EN50607)
  CH17: 1530MHz (EN50607)
  CH18: 1566MHz (EN50607)
  CH19: 1602MHz (EN50607)
  CH20: 1638MHz (EN50607)
  CH21: 1716MHz (EN50607)
  CH22: 1752MHz (EN50607)
  CH23: 1788MHz (EN50607)
  CH24: 1824MHz (EN50607)
  CH25: 1860MHz (EN50607)
  CH26: 1896MHz (EN50607)
  CH27: 1932MHz (EN50607)
  CH28: 1968MHz (EN50607)
  CH29: 2004MHz (EN50607)
  CH30: 2076MHz (EN50607)
  CH31: 2112MHz (EN50607)
  CH32: 2148MHz (EN50607)
RF Isolation:
          Satellite/Satellite IF 25 dB min.
          Satellite/Terretsrial 25 dB min.
          Satellite Channel/Channel (UBs) 28 dB min.
LO phase noise @1 KHz: -80 max dBc/Hz
  @10 KHz: -92 max dBc/Hz
  @100 KHz: -96 max dBc/Hz
  @1 MHz: -104 max dBc/Hz
Integrated phase noise 1.5 degrees max.
Input / Output VSWR 2.5 : 1
Input / Output Impedance 75 Ω (F-Type)
Legacy port switching   V/L=>13V/0kHz , V/H=>13V/22kHz
  H/L=>18V/0kHz , H/H>18V/22kHz
LNB power supply 13/18V, max 300mA
DC Power consumption 500mA @13Vdc [max.]
Working Temperature - 20 ~ + 60 °C
Dimensions 113.50 x 110.50 x 20.80(H x W x D) mm
